漁民船東朋友們，您是否知道——
一艘12米玻璃鋼漁船從起火到全面燃燒，只需短短2分鐘？
一次駕駛艙電線的老化短路，就可能讓畢生積蓄化作海上焦炭？
根據(jù)統(tǒng)計(jì)，我國玻璃鋼漁船火災(zāi)事故中：
63% 的起火點(diǎn)位于駕駛艙，80%的傷亡因有毒煙霧導(dǎo)致，未做阻燃處理的船體，燃燒速度是鋼材的7倍，溫度可達(dá)850℃！
這不是危言聳聽！樹脂材料在帶來輕便耐腐優(yōu)勢(shì)的同時(shí)，其可燃性正成為威脅生命的隱形殺手。但令人振奮的是：
僅需在駕駛艙關(guān)鍵區(qū)域使用阻燃樹脂，即可將逃生時(shí)間延長至5分鐘以上！
每公斤材料多投入10元，就能讓有毒煙霧減少50% ！
局部阻燃改造費(fèi)用不足千元，卻可降低80%的火災(zāi)致死風(fēng)險(xiǎn)！
我們鄭重倡議：將防火意識(shí)鑄成船體的第二層龍骨！讓阻燃技術(shù)成為您最可靠的安全網(wǎng)！此刻的微小投入，守護(hù)的不僅是漁船，更是全家老小的生計(jì)與希望。
一、玻璃鋼漁船火災(zāi)風(fēng)險(xiǎn)特性
1. 材料可燃性基礎(chǔ)
樹脂基體氧指數(shù)（OI）范圍：18-22（常規(guī)不飽和聚酯）
典型燃燒速度：垂直燃燒速率達(dá)42mm/min（3mm厚度試樣）
熱釋放峰值：310-380kW/m²（ISO 5660-1錐形量熱測(cè)試）

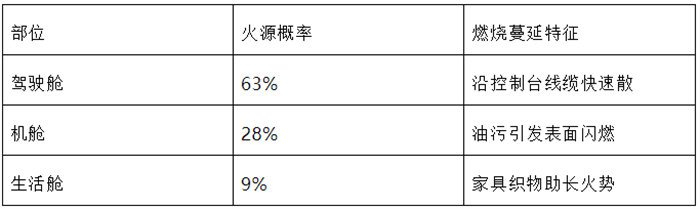

2. 事故敏感區(qū)域
二、燃燒反應(yīng)機(jī)理與阻斷路徑
1. 自由基鏈?zhǔn)椒磻?yīng)過程
① 引發(fā)階段：
R·（樹脂分解自由基） + ·OH → CO +CO?+ H?O
② 傳播階段：
CO + ·OH → CO? + H·
H· + O2 → ·OH + O·
③ 自加速循環(huán)：
每生成1mol·OH可引發(fā)3-5次新反應(yīng)（實(shí)測(cè)活化能≤40kJ/mol）

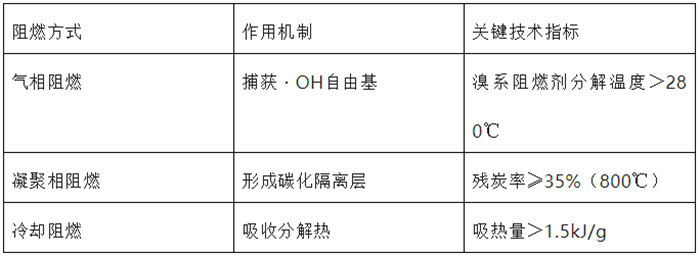

2. 阻燃作用靶點(diǎn)
三、阻燃樹脂分類與工程選用

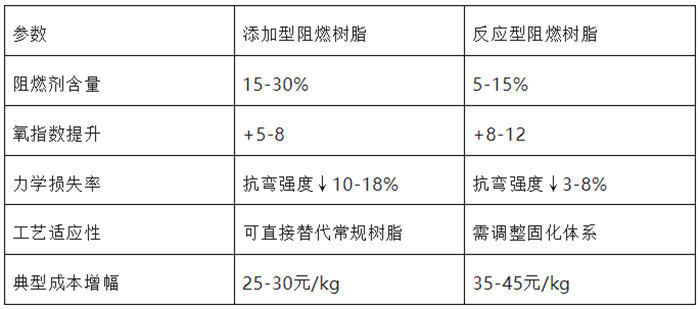

（表1）兩類阻燃樹脂性能對(duì)比
駕駛艙阻燃方案設(shè)計(jì)
外層（1.5mm）：Al(OH)3添加型阻燃樹脂（OI≥28）
中間層（3mm）：常規(guī)結(jié)構(gòu)樹脂+短切氈
內(nèi)層（0.5mm）：磷系反應(yīng)型阻燃膠衣（抑煙性能SDR≤55）
四、實(shí)施要點(diǎn)與檢測(cè)標(biāo)準(zhǔn)
1. 關(guān)鍵控制指標(biāo)
氧指數(shù)：駕駛艙壁板≥28（GB/T 2406.2）
煙密度：SDR≤60（GB/T 8323.2）
毒性氣體：HCN釋放量＜5mg/g（IMO FTP Code）
2. 工藝控制參數(shù)
阻燃劑預(yù)處理：105℃烘干至含水率≤0.3%
層間施工間隔：≤45分鐘（25℃環(huán)境）
固化度驗(yàn)證：巴氏硬度≥40（24h后）
各國常用阻燃測(cè)試標(biāo)準(zhǔn)匯總

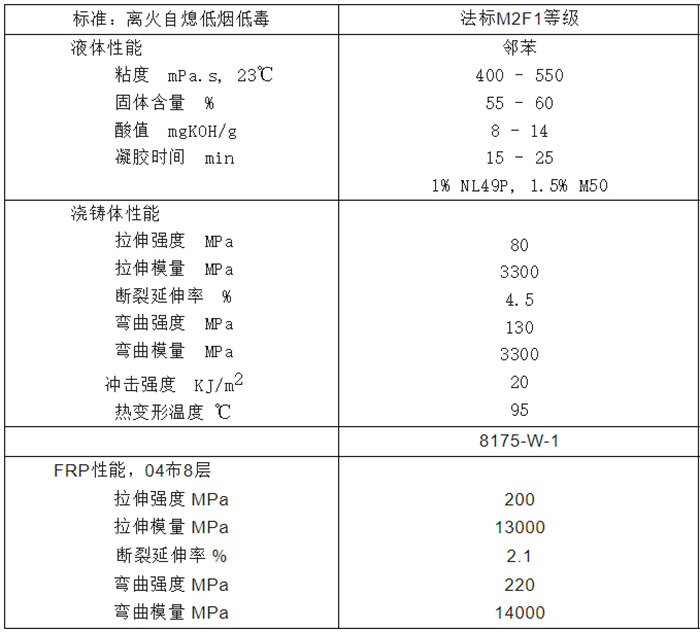

表 8175-W-1型阻燃樹脂
（本文來源于“新型玻璃鋼漁船”公眾號(hào)，轉(zhuǎn)載須經(jīng)同意）
--------------
聯(lián)系方式
電話：020-39966201/18026298689（賴先生）
傳真：020-39966209
郵箱：bohao6868@frpgd.com
公司地址：廣東省廣州市番禺區(qū)天安番禺節(jié)能科技園總部中心一號(hào)樓1104至1105
打印
